资料大全
在线客服
 工作时间
周一至周五 :8:30-17:30
周六至周日 :9:00-17:00
 联系方式
销售热线:15066788333
电话:0535-2357998
传真:0535-2343988
QQ:3522059694
地址:山东省莱州市沙河镇西孙哥庄村

怎样用挤出法制备聚氯乙烯板材

发表时间:2018-01-23 08:24


  根据增塑剂用量的多少,聚氯乙烯板材可分为硬片和软片两个品种。用于热成型加工的主要以硬片为主。聚氯乙烯挤出硬片分为普通级和无毒级两种,可通过热成型等二次加工形式制成各种制品。普通硬片可用于工业产品包装、室内装饰、制作广告等。无毒硬片主要于食品、医药和医疗器械包装。

  (1)原料及典型配方

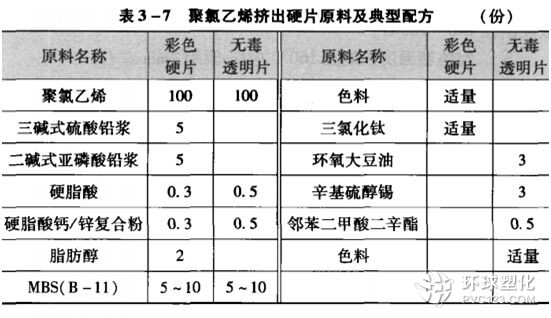

  原料及典犁配方如表3—7所示。此条工艺路线的主要设备有高速捏合机、低速捏合机、挤出机、三辊压光机、卷取机及后续装置。

  (2)生产工艺流程

  pvc树脂+助剂→高速捏合→低速捏合斗塑化挤出→机头定型→三辊压光→冷却→切边→卷曲→制品 (3)生产工艺 ①捏合。将树脂和各种助剂加入高速捏合机捏合30min左右,转速在1 000~1 500r/min,然后排放到低速捏合机充分搅拌,转速在100~200r/min,时间约在30min。

  ②塑化挤出。经过捏合、冷却后的物料通过挤出机的加热、混炼、挤压成为黏流态的物料。挤出机各段温度应控制在125—140℃;连接器温度控制在140—145℃;挤出机螺杆转速应随机调节。

  ③机头。生产板(片)材的机头主要是扁平式机头,扁平机头的设计关键是使机头在整个宽度上物料流速相等,这样才能获得厚度均匀、表面平整的板(片)材。机头温度应控制在170—175℃。

  ④三辊压光。三辊压光机由同心的上、中、下三根辊组成。挤出机挤出的板(片)材型坯通过三辊压光机压光、压平并初步冷却,然后进入冷却辊在空气中进行充分冷却,即得制品。三辊压光机温度应控制在80~90℃,线速度应与挤出机挤出速度一致,尽量避免拉伸。

  ⑤牵引。牵引机一般由两根辊组成,其作用是将聚氯乙烯板材均匀牵引至切断装置,防止三辊处积料,并防止板(片)材弯曲。一般情况下,下辊为主动辊(钢辊),上辊为被动辊(橡胶辊)。牵引机的线速度比三辊压光机的线速度稍快,以保持一定的张力,但过快时,板(片)材会产生较大的内应力,影响二次加工产品的质量。


莱州远志化工机械厂
Laizhou Yuanzhi chemical machinery plant
http://www.ytyzhj.com莱州远志化工机械厂 专业生产制造:捏合机  不锈钢捏合机  真空捏合机
